SYSTEM PLATE
ボックスの補強ができ、たわみを抑えられます。

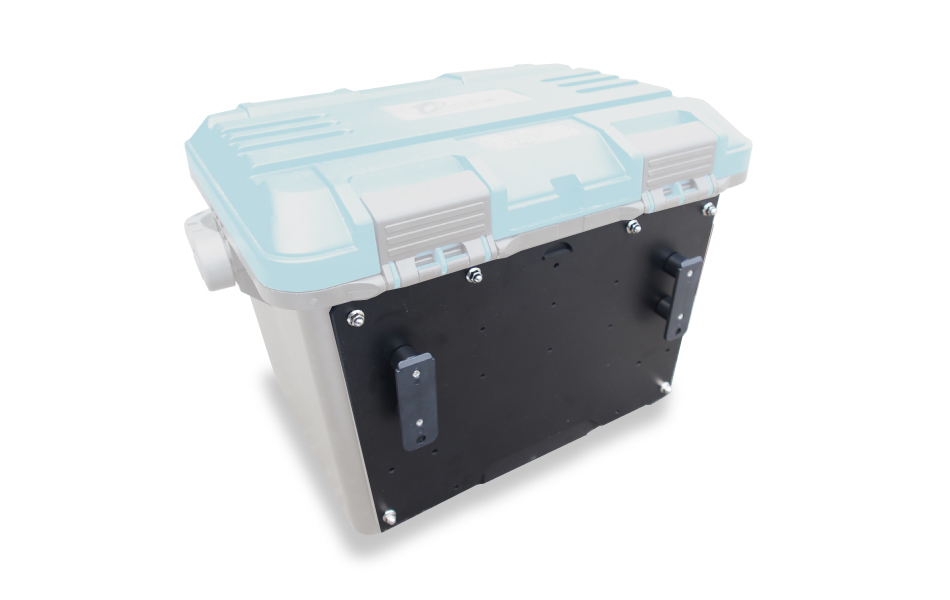

システムプレート
ノーマルボックスに、ホルダーやキャリーなどを直接取り付けると、側面の樹脂に負荷がかかり、ボックスの破損に繋がる恐れがあります。

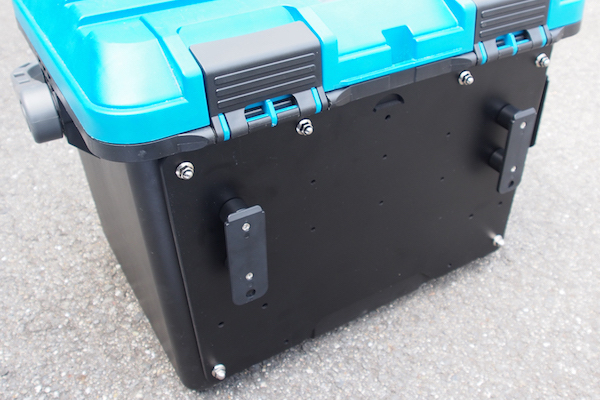

システムプレートをボックスに装着することで、ロッドホルダーなどのパーツを取り付けた際の負荷を分散できます。さらに、たわみを抑えることができるので、キャリーを取り付けても、十分な強度があります。
取り付け方法は、システムプレートの穴をガイドにして加工できるので、型紙なしで簡単にセットアップできます。
取り付け方法はこちら
スライドスペーサー(JS-15)を追加できます。

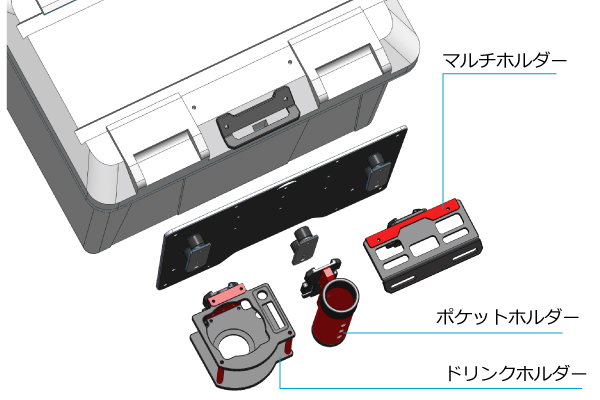

パーツ取り付け例
スライドジョイントシステム
スライドスペーサー 2スロット搭載、スライドジョイント製品をワンタッチ着脱できます。
ポケットホルダー、マルチホルダーなどを付け替えることができます。
スロットを追加したい場合、スライドスペーサー(JS-15)を取り付けることで、
さらにツールを増やすことができます。
ドカットカスタム適合ガイドブック

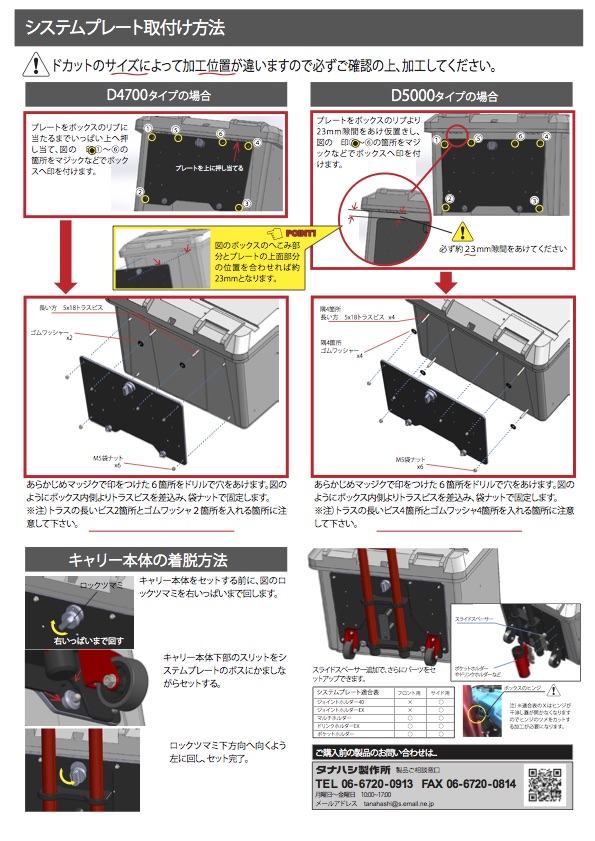

システムプレート、キャリー取り付け説明書
Box type |
Docutte 4700/5000 |
Plano1812 |
Size |
W350 D230 H5 | 加工穴：Φ5.5~6.0 5箇所 |
Slide Spaser |
2スロット | |
Set Parts |
5×2トラス×4 5×15トラス×4 |
M5袋ナット×6 ゴムワッシャー×4 |
Weight |
575g | |
Price |
5,500（税別） |
Option parts
システムプレートフロントタイプ 対応パーツ
Custom Stand Series
docutte 4700/5000
Plano 1812
Slide Joint Tool
joint pocket holder
joint mulit holder
doink holder ex
